新品推荐——OCA25HTV高温高真空接触角测量仪

 OCA25HTV高温高真空接触角测量仪由德国dataphysics公司研发生产,它不仅能在高温高真空或惰性气体保护环境下测量熔融金属的接触角和表面张力,还能通过更换光源位置,安装注射系统来实现室温下接触角、表面张力等的测量。OCA25HTV高温高真空接触角测量仪由软件控制程序升温,最高温度可达1800°C,最高真空度可达1×10-5mbar,可广泛应用于航空航天材料、冶金工业、焊接材料等研究领域。

高温区功能:
用四种计算方法测量静态接触角
特殊基线(弯曲基线)的接触角测量
测量表面张力(座滴法)
动态测量接触角随时间变化

OCA25HTV高温高真空接触角测量仪的主要技术指标:
接触角测量范围:0180°;测量精度:±0.1°
表面张力测量范围:1×10-22×103mN/m
光学系统:高品质连续聚焦六倍放大变焦透镜(0.74.5倍放大率),768×576象素的CCD摄像头
视频系统:123个图象/秒的数码速度
测量方法:座滴法,悬滴法
最高温度:1800 °C
最大工作温度:1750 °C
高真空下最大工作温度:1450°C最大真空度:1×10-5mbar
加热单元:MoSi2
T10K均温区:50 mm
加热管材料: C799
加热管尺寸:长度 350mm, 外径 50mm, 内径 40mm
B型热电偶
高温炉电源:1.7 KW, 230V/50Hz
加热速率:300K/h
两个惰性气体通入装置(分别为氮气和氩气),可控气体流速
高温炉尺寸:454x270x300mm (HxWxD)
高温炉重量:35 kg
接触角仪尺寸:97x1660x680mm
2个真空密封的水冷法兰
独立的立式炉体开关控制柜

真空泵系统
二级泵:莱宝(Turbo)分子泵(SL80H,DN63ISO-K)和隔膜泵 Divac 0.8T
体积流速: 60 l/s
最高真空度:1×10-7 mbar
控制:自动或手动
重量:14.5 Kg
电压:230V 50Hz

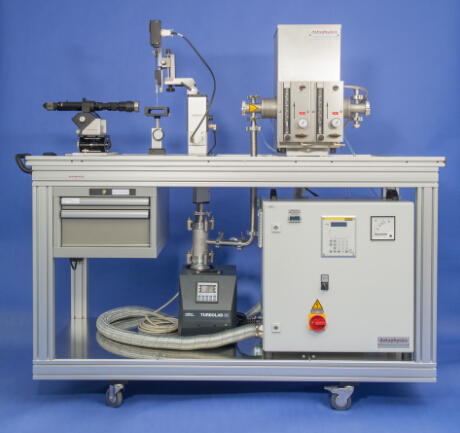

OCA25HTV高温高真空接触角测量仪的主要组成部分
接触角测量仪主机,高温真空炉,控制柜,真空泵,和软件测量及处理系统




常规接触角测量
通过更换光源位置,安装注射系统便可以实现在室温下测量。


室温区功能:

用四种计算方法测量静态接触角

特殊基线(弯曲基线)的接触角测量

全自动测量动态接触角(座滴法)

测量液体表面/界面张力(悬滴法)

计算固体的表面自由能及其分布(色散力、极性力、氢键的分布)

斜板法测量液体的滚动角

测量液体的极性及色散力分布(悬滴法)

粘附功,润湿包线和液体张力及极性分量的评估
