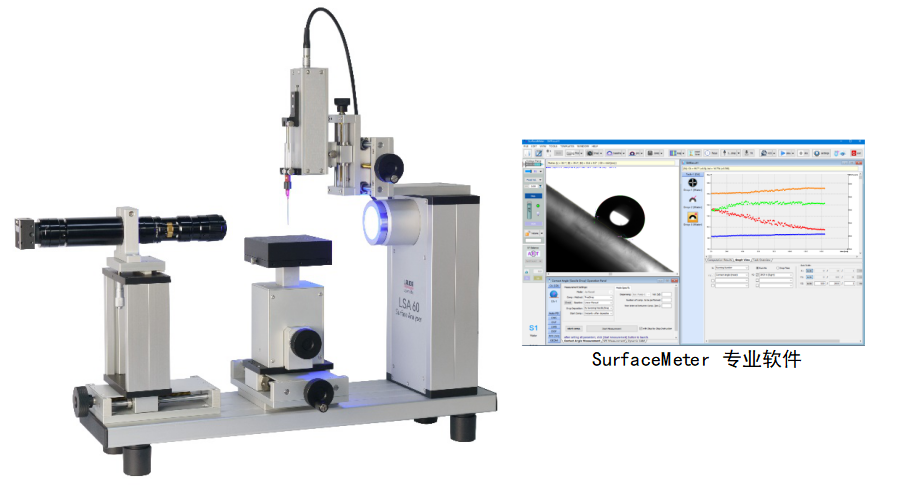

德国LAUDA Scientific公司生产的LSA60 pro型视频光学接触角张力测量仪是一款多功能的测量仪器。它可以准确可靠的完成接触角测量，滚动角测量、表面自由能测量和界面张力测量等常用的测量任务。LSA60 pro功能实用，性能可靠，性价比高，适用于高校和科研院所中与材料和界面化学相关的实验室，以及石油、化工、日化、电子等工业企业的质量控制部门和政府部门所属的官方质检单位。
测量功能
接触角自动测量
软件具有成像清晰度判别功能，计算接触角时可以自动寻找基线、自动拟合轮廓。选用程序模板操作时软件显示操作向导，可以完成一健测量。对于材料表面特殊形状或结构形成的弯曲基线，可使用手动模式测量。
.jpg)
动态接触角的测量
可以选用插针法或倾斜台法测量前进角和后退角，使用专用的Truedrop算法可以更加准确的测量不对称液滴的接触角。
.jpg)
自动倾斜台测量滚动角
全自动倾斜台和视频系统由软件控制，自动记录倾斜过程中液滴的形状变化，倾斜角度和位置移动，自动测量滚动角、前进角和后退角。
表面能的计算和粘附功的分析
固体表面自由能测量软件包括了多种表面自由能的计算方法，可以进一步分析粘附功。涉及到一般表面、低能表面、高能表面、等离子体处理表面等实际应用。
表面张力的测量
仪器使用悬滴法对液体的表面张力或界面张力进行测量。测量方法符合国际标准ISO 19403-3、ISO 19403-4和德国工业标准DIN 55660-3。软件使用优化的Young-Laplace算法，不但具有更快的动态计算速度，而且可以对无顶部的液滴进行准确的张力测量。
记录并分析材料对液体的吸收过程
高速高分辨率的视频系统可以完成多孔材料对液体吸收过程的连续录像，并自动计算全过程的接触角变化数值。
- 高速高分辨率视频系统
- X轴精确导轨定位视频调焦台
- Y/Z两轴精确导轨定位样品台
- Y/Z轴精确导轨定位注射平台
- 自动注射单元
- 自动倾斜台
- SurfaceMeter 专业测量软件
选配功能
- 软件控制的非接触式注射单元
- 温度控制单元
|
型号 |
LSA60 pro |
|
接触角测量范围 精度 分辨率 |
0~180° ±0.1° |
|
表面/界面张力测量范围： 分辨率 |
1×10-2 ~ 2×103mN/m 0.01 mN/m |
|
视频图像系统 镜头 分辨率 相机最高速度 视野范围 |
6.5倍连续变焦光学镜头 1450×1080 pixel 3400 fps 1.1×0.8~14.3×10.7（mm×mm） |
|
视频调焦台 调节方式 |
X轴方向精密导轨调节， 调焦范围：100 mm |
|
样品台 调节方式 尺寸 最大载重 |
Y/Z两轴精密导轨调节 移动行程：100/50 mm 100x100 mm 12 Kg |
|
加液单元调节台 调节方式 |
Y/Z二轴精密导轨调节， 移动行程：76/60 mm |
|
自动倾斜台 角度范围 |
0~100° |
|
最大样品尺寸 |
∞×240x76 mm（L×W×H） |
|
光源 |
高亮度高均匀LED冷光源，亮度可手动/软件调节 |
|
软件 |
SurfaceMeter 专业软件 |
|
接触角计算方法 |
Circle Width-Height Conic TrueDrop Young-Laplace Tangent |
|
张力计算方法 |
Young-Laplace |
|
电源 |
50/60Hz ;110/240V; 90 W |
|
仪器尺寸（基座）及重量 |
650×160×517mm（L×W×H）; 15 Kg |
