TRACKER™自动多功能界面流变仪

TRACKER™自动多功能界面流变仪由法国泰克利斯(Teclis)公司研发生产,是采用悬滴法测量分析的自动悬滴界面流变仪,它采用智能模块化设计,能够精确地表征两种不相容液体之间的界面特性,可用于研究界面流变性, 测量表面/界面张力和接触角等。



TRACKER™自动多功能界面流变仪的测量原理:

TRACKER™通过对液滴或气泡的形状进行数值分析来确定两种不相溶流体之间的动态界面张力。有两种不同的配置可供选择:

1.上升滴/泡法: 轻相样品滴入装有重相的样品池中。


2.下悬滴/泡法:重相样品滴入装有轻相的样品池中。




TRACKER™软件使用算法来分析液滴轮廓,并将其拟合到Young-Laplace方程的模型中,以计算表面张力,界面张力或接触角。


TRACKER™软件通过在特定的频率和振幅下控制体积或面积的变化,来研究界面的流变性。


光学系统

TRACKER™配备了分辨率为1440x1080像素的单色CCD相机和远心镜头,该相机的速度高达238帧/秒(fps),可升级为快速相机(高达539fps)。光源以均匀、恒定的方式照射样品,光源有2 种发光强度,以适应较高光密度的溶液。

tracker without cover.jpg




测试单元

TRACKER™配套恒温夹套样品池,其底部集成了一个磁力搅拌器,用于在实验过程中改变溶液浓度时混合样品。

通过使用循环水浴,样品池和注射器的温度都可以控制在90℃。仪器配有温度传感器,可记录样品或恒温夹套的温度(精度±0.2℃)。

来自温度探针的数据与样品结果一起自动记录在软件中,因此软件可根据实际温度调整密度值。

TRACKER™配备的可移动平台,可以调整水平度,以测量液体和固体之间的静态或动态接触角。

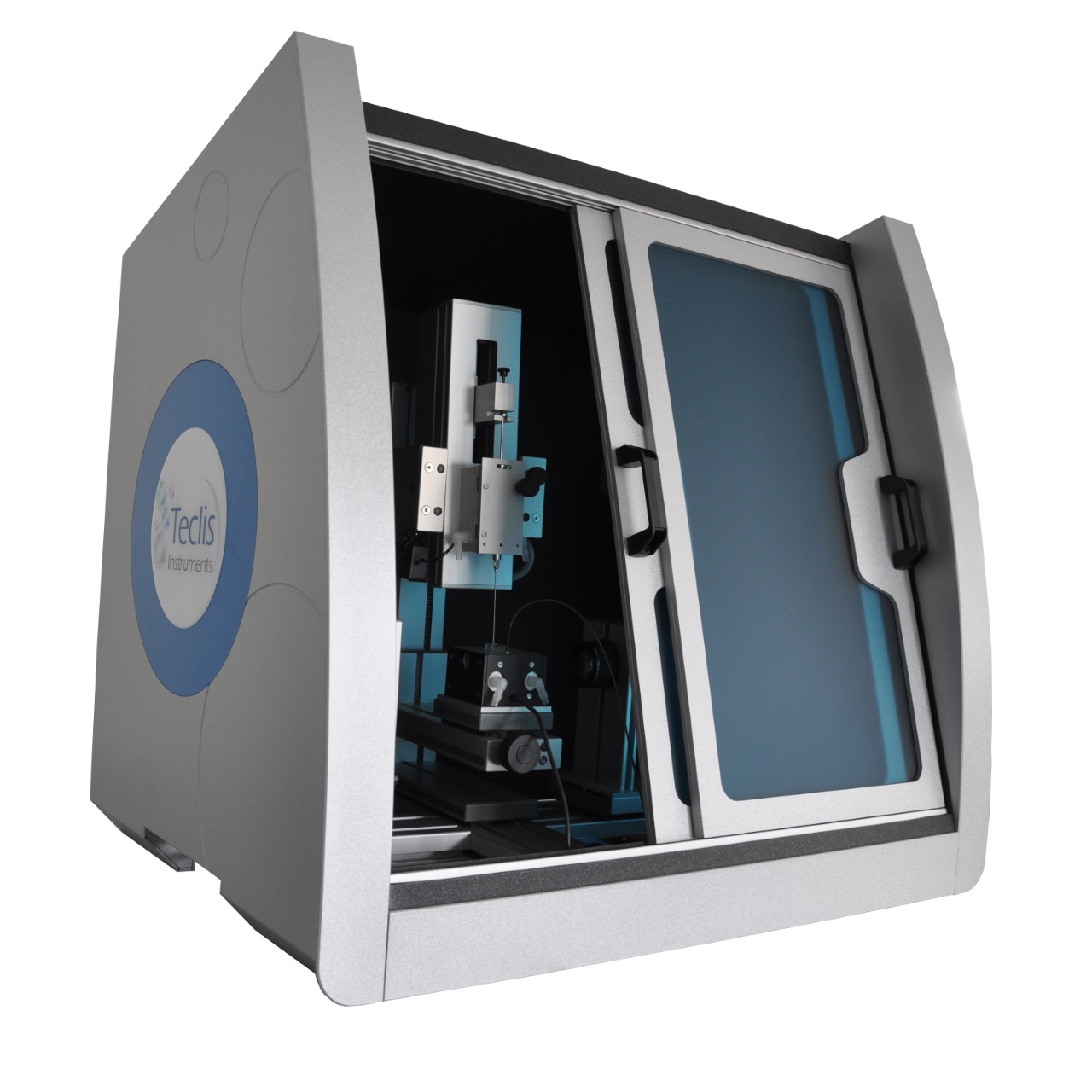

TRACKER™安置在保护外罩内,在实验操作时可以防止光照,保护仪器不受灰尘影响。



软件

TRACKER™ 自动执行精确的测量,能够产生可靠的测量结果和执行可复制的操作。

接触角测量可以确定液体的润湿性和固体的表面能。 接触角测量可以在手动或软件(选件)自动驱动的液滴上进行。

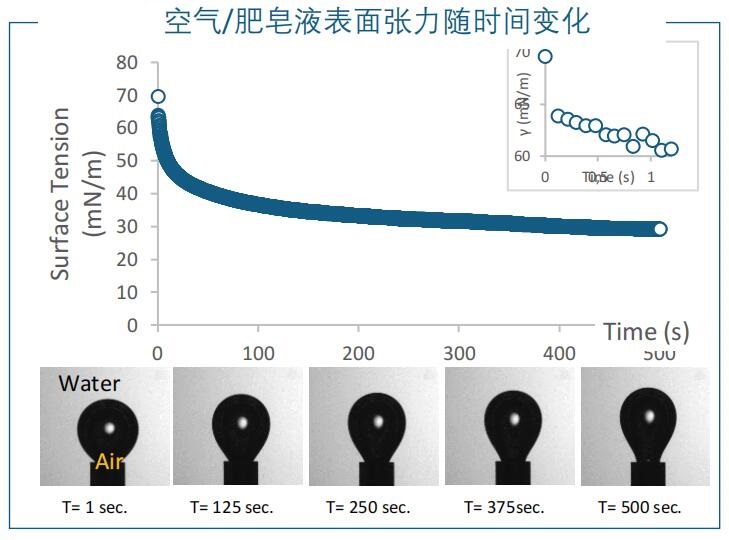

表面张力和界面张力的测量是根据流体的密度,用上升或下悬液滴或气泡进行的。


TRACKER™ 软件可精确控液滴的体积或面积,以便:

• 在实验过程中保持恒定的滴体积/面积

• 提供滴体积/面积的正弦变化,其频率和振幅由用户确定,用于确定膨胀粘弹模量

• 提供具有突然变化的线性状态:脉冲


界面流变学测量的粘弹性模量通常与泡沫或乳液的稳定性相关。粘弹模量计算可以在测试过程中执行,测试中的滴图像或原始数据可被记录并保存。这些数据可以在测试后打开进行重新分析和/或重新评估。

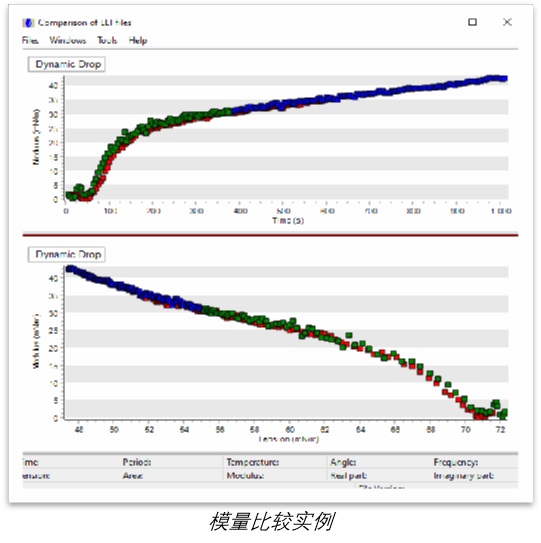

多个模量测试结果可以直接在软件中比较,无需事先导出数据。

此外,软件具有批处理功能。


TRACKER™界面流变仪的测量功能:

|| 界面粘弹性:弹性模量 、粘性模量

|| 表面张力

|| 界面张力

|| 接触角和表面能

|| 前进角和后退角

|| 刚性系数

|| 临界胶束浓度的测量


TRACKER™界面流变仪的应用:

|| 表面活性剂的表征

|| 表面活性剂的效率与效力

|| 使达到表面饱和的表面活性剂的数量

|| 表面上表面活性剂的表现行为

|| 表面润湿性

|| 生物表活剂的特性 (蛋白质,脂类...)

|| 表面活性剂的界面竞争


TRACKER™界面流变仪的应用实例:

1. 原油: 破乳剂性能,表面活性剂对采油的影响,原油/岩石/液体三相的动态接触角。
2. 化妆品: 乳液稳定性,物理化学配方,乳液/固体表面动态接触角。
3. 食品: 冷冻前乳液的稳定性(冰淇淋), 蛋白质影响, 糖或酒精对泡尺寸分布影响。
4. 沥青: 润湿性,不同温度下的乳液特性,动态接触角。
5. 燃料配方: 表征乳液的聚合和润湿性。
6. 润滑油: 润滑油/材料 接触角,表面活性剂在润湿性的影响。
