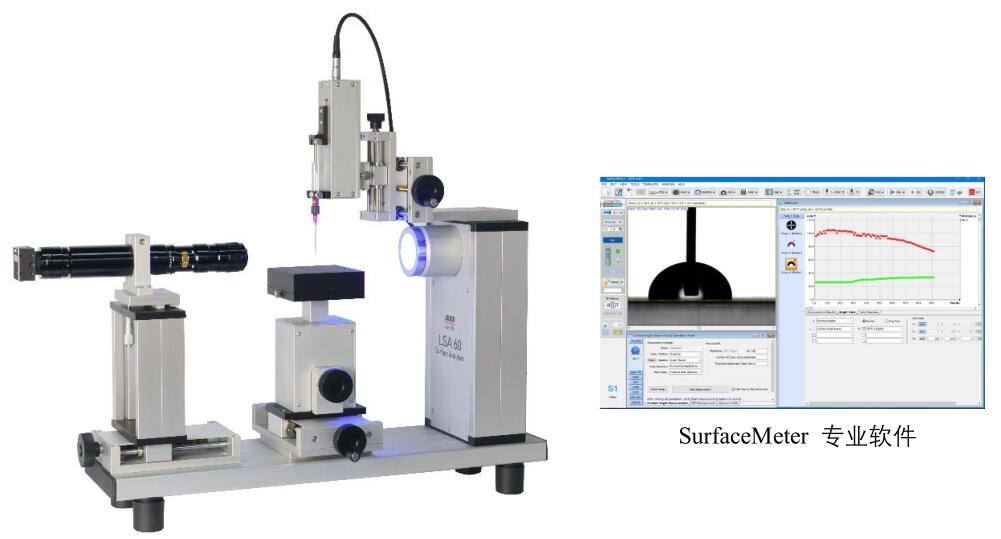

LSA60 视频光学接触角张力测量仪

德国LAUDA Scientific公司生产的LSA60是一款通用型视频光学接触角张力测量仪器。它可以准确可靠的完成接触角测量，滚动角测量、表面自由能测量和界面张力测量等常用的测量任务。LSA60功能实用，配置灵活、性能可靠，性价比高，适用于高校和科研院所中与材料和界面化学相关的实验室，以及石油、化工、日化、电子等工业企业的质量控制部门和政府部门所属的官方质检单位。

测量功能



|| 接触角自动测量

软件具有成像清晰度判别功能，测量接触角时能够自动寻找基线、自动拟合轮廓。支持捕获气泡法测量模式。选用程序模板操作时软件显示操作向导，可以完成一键测量。对于材料表面形成的弯曲基线，可使用手动模式测量。





|| 动态接触角的测量

可以选用插针法或倾斜台法测量前进角和后退角，使用专用的Truedrop算法能够更加准确的测量不对称液滴的接触角。





|| 自动倾斜台测量滚动角

全自动倾斜台和视频系统由软件控制，自动记录倾斜过程中液滴的形状变化，倾斜角度和位置移动，自动测量滚动角、前进角和后退角等相关参数。







|| 表面能的计算和粘附功的分析
固体表面自由能测量软件包括了多种表面自由能数值及其组成的计算方法，粘附功分析软件可以进一步分析粘附功。涉及到一般表面、低能表面、高 能表面、等离子体处理表面等实际应用。

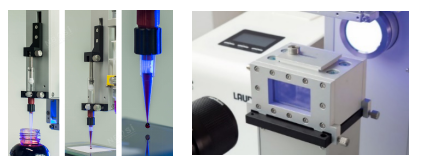

|| 表面张力的测量
仪器使用悬滴法对液体的表面张力或界面张力进行测量。测量方法符合标准ISO 19403-3、ISO 19403-4和德国工业标准DIN 55660-3。软件使用优化的Young-Laplace算法自动计算张力数值，不但具有更快的动态计算速度，而且可以对无顶部的液滴进行准确的张力测量。

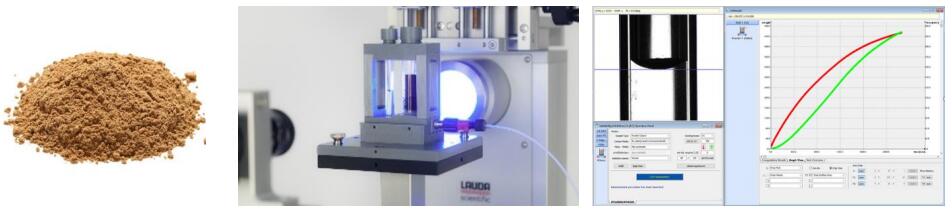

|| 两种方法计算粉末或多孔材料的接触角并分析润湿性

1.washburn法分析亲水粉末的润湿性并计算接触角

2.高速视频系统可以完成粉末或多孔材料对液体吸收过程的连续录像，并自动计算全过程的接触角变化数值。

仪器基础配置和功能

- 接触角测量和表面自由能测量功能
- 视频法粉末或多孔材料的吸收过程分析
- 1.3倍变焦视频系统
- X轴精确导轨定位视频调焦台
- Y/Z两轴精确导轨定位样品台
- Y/Z轴精确导轨定位注射平台
- 注射单元
- SurfaceMeter 专业测量软件

选配功能

- 6.5倍变焦高速视频系统
- 表面张力测量
- 温度控制单元
- 全自动倾斜台
- 粉末材料润湿性分析(washburn法）





技术参数

型号	LSA 60
接触角测量范围 精度 分辨率	0~180° ±0.1° 0.01°
表面/界面张力测量范围：       分辨率	1×10-2 ~ 2×103mN/m 0.01 mN/m
*视频图像系统（系统可升级）       镜头       分辨率       相机速度       视野范围	基础配置* 1.3倍变焦光学镜头· 1280×960 pixel 54 fps @1280×960   pixel 9.0×6.6~11.2×8.3（mm×mm）
视频调焦台       调节方式	X轴方向精密导轨调节  调焦范围：100 mm
样品台       调节方式       尺寸       载重(max)	Y/Z两轴精密导轨调节  移动行程：100/50 mm 100x100 mm 12 Kg
加液单元调节台       调节方式	Y/Z二轴精密导轨调节  移动行程：76/60 mm
自动倾斜台       角度范围	0~95°
样品尺寸(max)	∞×240x76 mm（L×W×H）
光源	高亮度高均匀LED冷光源，亮度可手动/软件调节
软件	SurfaceMeter 专业软件
接触角计算方法	Circle         Width-Height        Conic             TrueDrop      Young-Laplace       Tangent
张力计算方法	Young-Laplace
电源	50/60Hz ;110/240V; 90 W
仪器尺寸（基座）及重量	600×160×517mm（L×W×H）; 15 Kg

*LSA60视频系统可选配更高 级别的镜头和相机，适合于复杂功能的应用。
