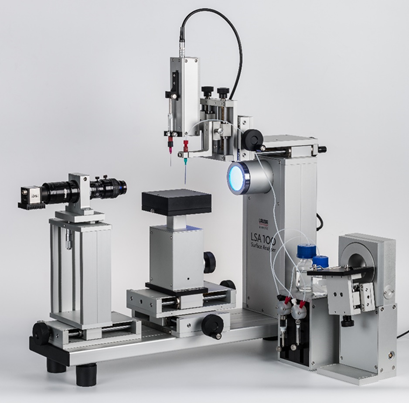

LSA100OEDM 光学扩张流变测量仪

德国LAUDA Scientific公司生产的LSA100OEDM型光学扩张流变仪是一款专门用于测量液体扩张流变的光学仪器。LSA100OEDM通过实时跟踪有规律震荡(正弦震荡)下的悬挂液滴,实时测量液滴的界面张力和表面积的变化,从而计算出液体的扩张粘弹指数及模量变化。 LSA100OEDM可以实时测量瞬间扰动下的悬挂滴,分析液滴的弛豫效应。

LSA100OEDM 可以实时计算任意时间范围内的液滴扩张模量变化。打破了单纯依靠视频录像计算的模式,使扩张模量的计算更快速、更方便。




L
SA100OEDM功能特点:

|| 液滴在固定频率下有规则扰动(正弦震荡),实时扩张模量测量

LSA100OEDM的垂直震荡器ADDU-30XCN可以使液滴在固定频率下完美地长时间有规则扰动(正弦)。 LSA100OEDM不仅可以按不同时间区间实时计算扩张模量,也可以根据震荡视频随时计算扩张模量。

8小时恒频扩张流变测量

|| 液滴在不同频率下有规则扰动(正弦震荡),实时扩张模量测量

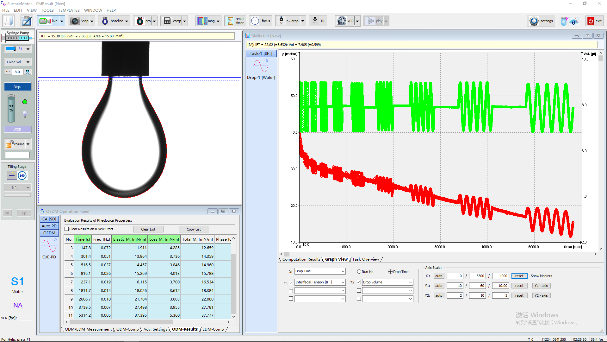

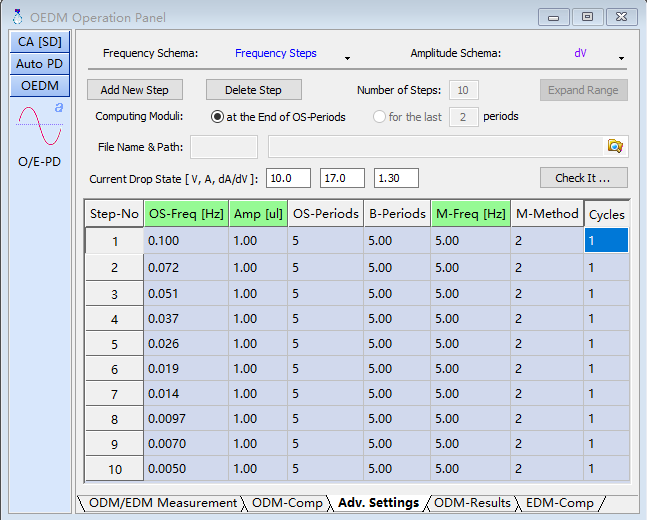

液滴在ADDU-30XCN的驱动下实现不同频率的有规则扰动(正弦),LSA100OEDM 全自动实时计算不同频率的扩张模量变化。

LSA100OEDM 采用实时测量与计算的模式,震荡测量与模量计算同时进行。比传统的视频录像计算模式,更加快速,更加高效。


变频扩张流变测量

|| 气泡的有规则扰动(正弦震荡),实时扩张模量测量
LSA100OEDM的气密注射系统和体积跟踪补偿系统,确保了气泡的正弦震荡的稳定性和可靠性,使气泡震荡不再受漏气和体积不稳定的影响。

||
 液滴在瞬间扰动下,实时弛豫测量

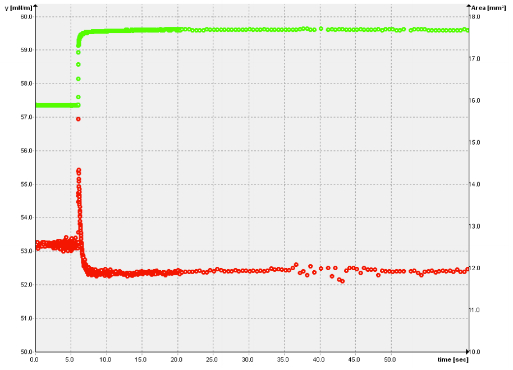

LSA100OEDM调节液滴注射的加速度,使液滴在0.5秒内完成瞬间扰动 ,并实时全自动跟踪液滴的界面张力和表面积的衰减过程,并计算和评估整个弛豫效应。

弛豫测量

|| 液滴体积表面积自动补偿功能

LSA100OEDM具有液滴体积补偿功能,确保液滴震荡过程中dV/V 保持恒定,从而避免挥发和温度对液滴测量的影响,测量的重复性大大提高。而且体积补偿功能也使悬挂震荡滴的跟踪测量时间可以大大增加,悬挂震荡滴的测量跟踪时间达到10小时以上,对于全面认知表面活性剂的扩张流变学有极大的帮助。

||
 震荡液滴的轮廓录像功能

LSA100OEDM不仅可以对震荡的液滴进行录像,而且可以对液滴的轮廓进行录像。液滴轮廓的录像可以大大节省录像的时间,而且节省硬盘空间。提高了测量的效率。

||
模板式实时测量功能

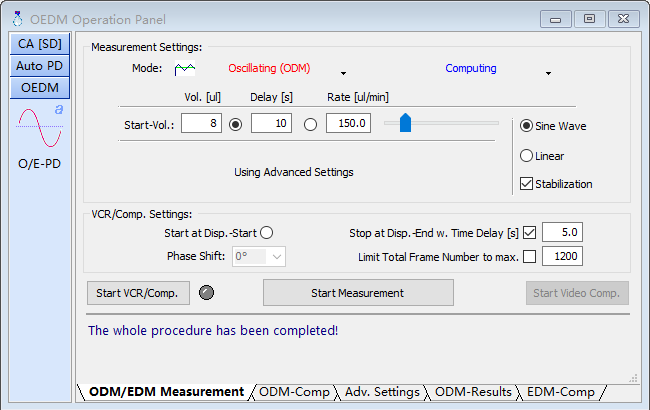

LSA100OEDM 具有实时测量模板,使不同的实验者和初学者更容易理解和操作。

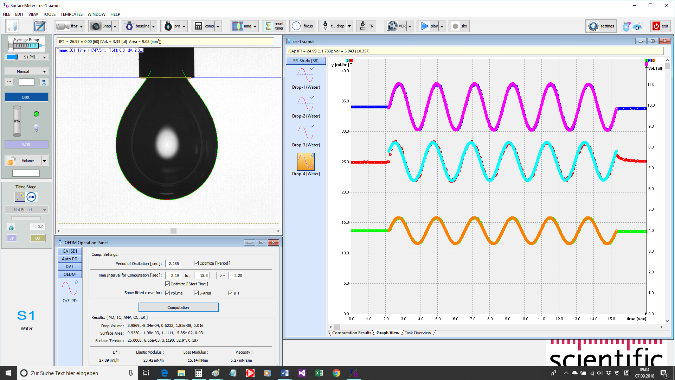

                                                                        扩张流变测量模板                                                                           实时流变模量计算窗口
LSA100OEDM
的基础配置

- 6.5倍变焦视频系统

- X轴精确导轨定位视频调焦台

- X/Y/Z三轴精确导轨定位样品台

- X/Y/Z三轴精确导轨定位注射平台
  - 自动注射单元ADDU-30XCN
 - SurfaceMeter 专业扩张流变测量软件

LSA100OEDM的选配功能

- 8.6/12.9/45倍变焦高速视频系统

- 滞留力旋转台                         - 非接触式注射功能

- 全自动倾斜台                         - 双液滴注射功能

- 温度控制单元                         - 单一纤维接触角测量模块

- 俯视法测量模块                     - 粉末/多孔材料润湿测量模块

- 全自动临界胶束浓度测量模块(CMC)

LSA100OEDM的技术参数

型号

LSA 100OEDM

震荡单元

型号

模式

震荡频率

最小周期间隔分辨率

最大振幅



ADDU-30XCN

垂直震荡单元

0.0005- 10Hz   ( 适合气泡震荡)

1ms

20ul

实时计算频率

50Hz 以上

震荡补偿

液滴体积表面积的补偿控制,液滴体积表面积变化率恒定

扩张模量

计算方式



双模式:实时计算和视频计算

可自由选取时间频率区间计算

接触角测量范围

Washburm 法接触角测量范围

精度

分辨率

0~180°

0~90°

±0.1°

0.01°

表面/界面张力测量范围:

      分辨率

1×10-2 ~ 2×103mN/m

0.01 mN/m

1视频图像系统(系统可升级)

      镜头

      分辨率

      相机速度

视野范围



6.5倍变焦光学镜头·

1280×960 pixel

54fps @1280×960 pixel

1.1×0.8~9.1×6.9(mm×mm)

视频调焦台

      调节方式



X轴方向精密导轨调节   调焦范围:100 mm

样品台

      调节方式

      尺寸

      最大载重



X/Y/Z三轴精密导轨调节  移动行程:100/100/50 mm

100x100 mm

12 Kg

加液单元调节台

      调节方式



X/Y/Z三轴精密导轨调节  移动行程:85/76/60 mm

自动倾斜台

      角度范围

      速度范围



0~360°

0.05°~7°/s

最大样品尺寸

∞×290x76 mm(L×W×H)

光源

高亮度高均匀LED冷光源,亮度可手动/软件调节

软件

SurfaceMeter 扩张流变专业软件



支持实时震荡实时扩张模量计算模式,支持实时监控测量结果

支持多频率/变频,多步骤的复合测量

支持震荡液滴体积表面积的补偿控制

支持液滴轮廓录像,节省硬盘空间功能



接触角计算方法

Circle

Width-Height

Conic

TrueDrop

Young-Laplace

Tangent

2Drop-on-Filament

3)Liquid Bridge/Meniscus

张力计算方法

Young-Laplace

3)Liquid Bridge/Meniscus

4)Drop volume

电源

50/60Hz ;110/240V; 90 W

仪器尺寸(基座)及重量

600×160×543mm(L×W×H); 19 Kg




1)LSA100的视频系统可选配6.5/8.6/12.9/45倍变焦光学镜头和高速相机,适合于复杂功能的应用


              2)此计算方法为纤维包覆法,专用于单一纤维接触角测量

3)此计算方法为液桥法/弯液面法,专用于单一纤维接触角测量和表面张力测量

4)此计算方法为滴体积法,专用于表面张力测量
