德国LAUDA Scientific公司生产的LSA100OEDM光学扩张流变仪是一款专门用于测量液体扩张流变的光学仪器。LSA100OEDM通过实时跟踪有规律震荡(正弦震荡)下的悬挂液滴，实时测量液滴的界面张力和表面积的变化，从而计算出液体的扩张粘弹指数及模量变化。 LSA100OEDM光学扩张流变仪还可以实时测量瞬间扰动下的悬挂滴，分析液滴的弛豫效应。
LSA100OEDM可以实时计算任意时间范围内的液滴扩张模量变化。打破了单纯依靠视频录像计算的模式，使扩张模量的计算更快速、更方便。
.png)
.png)
LSA100OEDM功能特点：
|| 液滴在固定频率下有规则扰动(正弦震荡)，实时扩张模量测量
LSA100OEDM的垂直震荡器ADDU-30XCN可以使液滴在固定频率下完美地长时间有规则扰动(正弦)。 LSA100OEDM 不仅可以按不同时间区间实时计算扩张模量，也可以根据震荡视频随时计算扩张模量。
.png)
8小时恒频扩张流变测量
|| 液滴在不同频率下有规则扰动(正弦震荡)，实时扩张模量测量
液滴在ADDU-30XCN的驱动下实现不同频率的有规则扰动(正弦)，LSA100OEDM 全自动实时计算不同频率的扩张模量变化。
LSA100OEDM 采用实时测量与计算的模式，震荡测量与模量计算同时进行。比传统的视频录像计算模式，更加快速，更加高效。
.png)
变频扩张流变测量
|| 气泡的有规则扰动（正弦震荡），实时扩张模量测量
LSA100OEDM的气密注射系统和体积跟踪补偿系统，确保了气泡的正弦震荡的稳定性和可靠性，使气泡震荡不再受漏气和体积不稳定的影响。
|| 液滴在瞬间扰动下，实时弛豫测量
LSA100OEDM调节液滴注射的加速度，使液滴在0.5秒内完成瞬间扰动 ，并实时全自动跟踪液滴的界面张力和表面积的衰减过程，并计算和评估整个弛豫效应。
.png)
弛豫测量
|| 液滴体积表面积自动补偿功能
LSA100OEDM具有液滴体积补偿功能，确保液滴震荡过程中dV/V 保持恒定，从而避免挥发和温度对液滴测量的影响，测量的重复性大大提高。而且体积补偿功能也使悬挂震荡滴的跟踪测量时间可以大大增加，悬挂震荡滴的测量跟踪时间达到10小时以上，对于全面认知表面活性剂的扩张流变学有极大的帮助。
|| 震荡液滴的轮廓录像功能
LSA100OEDM不仅可以对震荡的液滴进行录像，而且可以对液滴的轮廓进行录像。液滴轮廓的录像可以大大节省录像的时间，而且节省硬盘空间。提高了测量的效率。
|| 模板式实时测量功能
LSA100OEDM 具有实时测量模板，使不同的实验者和初学者更容易理解和操作。
.png)
.png)

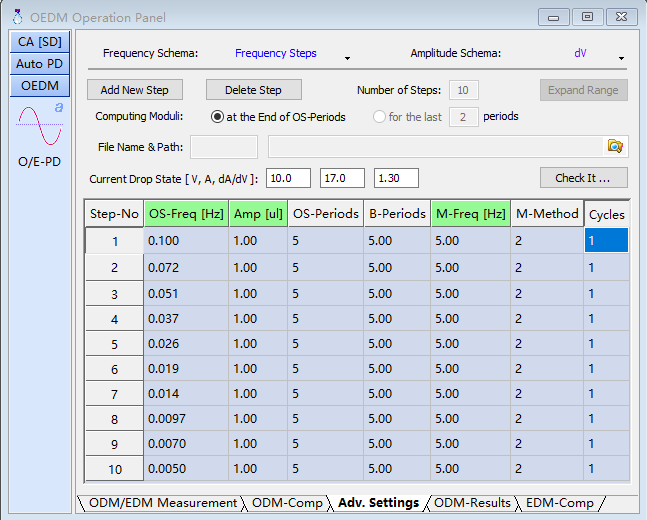

扩张流变测量模板 实时流变模量计算窗口
LSA100OEDM的基础配置
- 6.5倍变焦视频系统
- X轴精确导轨定位视频调焦台
- X/Y/Z三轴精确导轨定位样品台
- X/Y/Z三轴精确导轨定位注射平台
- 自动注射单元ADDU-30XCN
- SurfaceMeter 专业扩张流变测量软件
LSA100OEDM的选配功能
- 8.6/12.9/45倍变焦高速视频系统
- 滞留力旋转台 - 非接触式注射功能
- 全自动倾斜台 - 双液滴注射功能
- 温度控制单元 - 单一纤维接触角测量模块
- 俯视法测量模块 - 粉末/多孔材料润湿测量模块
- 全自动临界胶束浓度测量模块（CMC）
LSA100OEDM的技术参数
|
型号 |
LSA 100OEDM |
|
震荡单元 型号 模式 震荡频率 最小周期间隔分辨率 最大振幅 |
ADDU-30XCN 垂直震荡单元 0.0005- 10Hz ( 适合气泡震荡) 1ms 20ul |
|
实时计算频率 |
50Hz 以上 |
|
震荡补偿 |
液滴体积表面积的补偿控制，液滴体积表面积变化率恒定 |
|
扩张模量 计算方式 |
双模式：实时计算和视频计算 可自由选取时间频率区间计算 |
|
接触角测量范围 Washburm 法接触角测量范围 精度 分辨率 |
0~180° 0~90° ±0.1° 0.01° |
|
表面/界面张力测量范围： 分辨率 |
1×10-2 ~ 2×103mN/m 0.01 mN/m |
|
1）视频图像系统(系统可升级） 镜头 分辨率 相机速度 视野范围 |
6.5倍变焦光学镜头 1280×960 pixel 54fps @1280×960 pixel 1.1×0.8~9.1×6.9（mm×mm） |
|
视频调焦台 调节方式 |
X轴方向精密导轨调节 调焦范围:100 mm |
|
样品台 调节方式 尺寸 最大载重 |
X/Y/Z三轴精密导轨调节 移动行程：100/100/50 mm 100x100 mm 12 Kg |
|
加液单元调节台 调节方式 |
X/Y/Z三轴精密导轨调节 移动行程：85/76/60 mm |
|
自动倾斜台 角度范围 速度范围 |
0~360° 0.05°~7°/s |
|
最大样品尺寸 |
∞×290x76 mm（L×W×H） |
|
光源 |
高亮度高均匀LED冷光源，亮度可手动/软件调节 |
|
软件 |
SurfaceMeter 扩张流变专业软件 |
|
|
支持实时震荡实时扩张模量计算模式，支持实时监控测量结果 支持多频率/变频，多步骤的复合测量 支持震荡液滴体积表面积的补偿控制 支持液滴轮廓录像，节省硬盘空间功能
|
|
接触角计算方法 |
Circle Width-Height Conic TrueDrop Young-Laplace Tangent 2）Drop-on-Filament 3）Liquid Bridge/Meniscus |
|
张力计算方法 |
Young-Laplace 3）Liquid Bridge/Meniscus 4）Drop volume |
|
电源 |
50/60Hz ;110/240V; 90 W |
|
仪器尺寸（基座）及重量 |
600×160×543mm（L×W×H）; 19 Kg |
|
|
|
1）LSA100的视频系统可选配6.5/8.6/12.9/45倍变焦光学镜头和高速相机，适合于复杂功能的应用
2）此计算方法为纤维包覆法，专用于单一纤维接触角测量
3）此计算方法为液桥法/弯液面法,专用于单一纤维接触角测量和表面张力测量
4）此计算方法为滴体积法，专用于表面张力测量
